V průmyslových a stavebních potrubních systémech,Kompenzátory potrubí(také známé jako dilatační spoje nebo flexibilní kompenzátory) slouží jako klíčové komponenty, které absorbují pohyby, uvolňují napětí a udržují integritu systému za různých provozních podmínek.
Na začátku je zde typické shrnutí specifikace pro vysoce kvalitní kovový vlnovcový kompenzátor trubek:
| Parametr | Typická hodnota / rozsah |
|---|---|
| Jmenovitý průměr (DN) | DN 50 – DN 2400 mm |
| Jmenovitý tlak | Až 2,5 MPa (nebo vyšší pro speciální konstrukce) |
| Maximální provozní teplota | Až ~450 °C (nebo více u exotických slitin) |
| Kapacita pohybu | Axiální, boční, úhlové posunutí (liší se podle konstrukce) |
| Materiál měchů | Nerezová ocel (nebo vysokoteplotní slitiny) |
| Ukončit připojení | Přivařené konce, podle potřeby s přírubou, závitem nebo drážkou |
| Životnost designu / cykly | Navrženo pro vysoký počet cyklů únavy; očekávaná desetiletí, pokud budou správně vybrány |
Tato tabulka specifikací zdůrazňuje základní parametry designu a ilustruje profesionální přísnost výběru produktu. Následující obsah zkoumá, proč na kompenzátorech záleží, jak fungují a jak jsou vybírány a objevující se trendy utvářející jejich budoucnost.

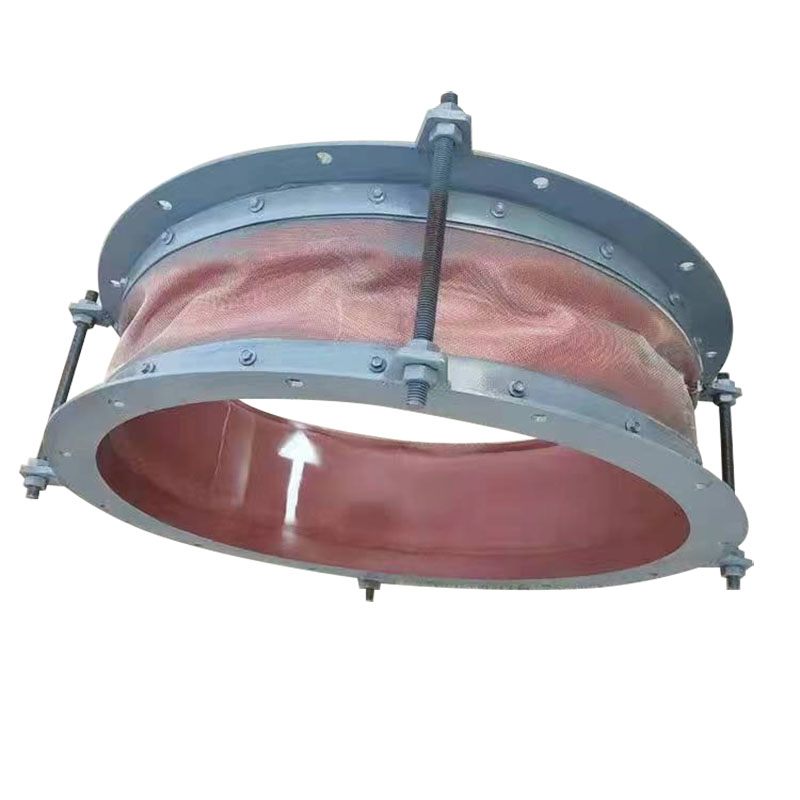

Trubkový kompenzátor je flexibilní zařízení instalované v potrubním systému, které absorbuje mechanické deformace v důsledku tepelné roztažnosti, smršťování, vibrací, kolísání tlaku, nesouososti, sedání nebo seismické aktivity. V praxi je mnoho kompenzátorů vyrobeno s jedním nebo více kovovými vlnovci (vlnitými pružnými prvky) plus konektory a podpůrným hardwarem.
Absorbování tepelné expanze/kontrakce: Zabraňuje namáhání a deformaci potrubí, když změny teploty způsobují expanzi nebo kontrakci.
Izolace vibrací a rázů: Působí jako tlumicí prvek, který snižuje přenos vibrací nebo tlakových rázů ze zařízení (čerpadla, kompresory atd.) do potrubního systému.
Kompenzace zarovnání: Opravuje malé odchylky nebo nesouososti, které vznikají během instalace nebo v důsledku pohybu konstrukce.
Zmírnění napětí: Snižuje namáhání podpěr, přírub, ventilů a zařízení lokalizací absorpce pohybu.
Přizpůsobit sedání nebo seismickému posunu: Pomáhá udržovat integritu při posunu základů nebo seismickém působení tím, že umožňuje řízený posun.
Kompenzátor se tak stává strukturálním „nárazníkem“, který chrání tuhé části potrubního systému před poškozením a selháním lokalizací flexibility tam, kde je to potřeba.
Potrubí neustále čelí mechanickému namáhání způsobenému teplotními cykly, kolísáním tlaku a dynamickým zatížením. Bez správného přizpůsobení mohou tato napětí způsobit únavové praskání, netěsnosti nebo katastrofické selhání. Kompenzátor je technické řešení, které zmírňuje tato namáhání a zlepšuje robustnost systému.
Snížení stresu a dlouhověkost
Tím, že kompenzátory absorbují expanzi a kontrakci, zabraňují akumulaci tepelného napětí v potrubí, ventilech a spojích, čímž prodlužují životnost.
Kompaktnost a prostorová efektivita
Ve srovnání s dlouhými expanzními smyčkami nebo ohyby poskytují kompenzátory absorpci posunu v kompaktním balení.
Nižší konstrukční zatížení
Zařízení snižuje přenos zatížení na kotvy nebo stavební konstrukce a snižuje potřebu předimenzovaných podpěr.
Zjednodušené rozvržení systému
Díky flexibilní lokalizované kompenzaci se návrh potrubí stává přímočařejším a snižuje složitost.
Kontrola hluku a vibrací
Zmírnění vibrací a pulsací pomáhá snižovat hladinu hluku a chrání citlivá zařízení.
Adaptabilita na různé podmínky
Dobře zvolený kompenzátor si poradí s vícesměrnými posuny (axiální, boční, úhlové).
Úspory nákladů během životního cyklu
I když jsou počáteční náklady vyšší než u pevných spojů, úspory v důsledku snížené údržby, prostojů a předělávek tyto náklady často ospravedlní.
Možná omezení ke zvážení
Rozsah kompenzace je konečný – předimenzovaný pohyb nad rámec návrhu je škodlivý.
Tlakový tah musí být řízen, zejména u axiálních typů.
Náklady na vysokocyklové a vysokoteplotní konstrukce se mohou podstatně zvýšit.
Správná instalace, zarovnání a podpora jsou zásadní pro výkon; nesprávná aplikace vede k předčasnému selhání.
Vzhledem k těmto kompromisům by použití kompenzátoru mělo být odůvodněno důkladným tepelným namáháním a mechanickou analýzou. V mnoha aplikacích – zejména v elektrárnách, petrochemii, HVAC a průmyslových zařízeních – výhody výrazně převažují nad přírůstkovými náklady.
Axiální kompenzátory
Zvládněte pouze axiální prodloužení/kompresi. Ideální pro rovné běhy s dobře definovanými pevnými body.
Boční kompenzátory
Přizpůsobit posunutí do stran; spojovací tyče často používané k ovládání pohybových sil.
Úhlové kompenzátory
Navrženo tak, aby se ohýbalo pod úhlem kolem bodu otáčení.
Univerzální (Multi-Belows) kompenzátory
Kombinujte axiální + boční + úhlovou flexibilitu v jedné jednotce – užitečné ve složitých geometriích potrubí.
Tlakově vyvážený (Thrust Balanced)
Vnitřní geometrie neutralizuje tlakový tah a snižuje zatížení kotevních konstrukcí.
Vlnovce a spojovací díly by měly být vybrány z nerezové oceli, slitin niklu nebo jiných materiálů kompatibilních s kapalinou, teplotou a podmínkami prostředí.
V korozivních nebo vysokoteplotních systémech mohou být použity exotické slitiny (Inconel, Hastelloy) nebo obložení.
Odhadněte celkový očekávaný pohyb (axiální, boční, úhlový) v průběhu teplotních cyklů. Vyberte design, který nabízí rezervu a schopnost vysoké cyklické únavy.
Zajistěte, aby jmenovitý tlak a teplota kompenzátoru odpovídaly nebo překračovaly podmínky systému s bezpečnostními rezervami.
Vyberte si přivařovací, přírubové, drážkované nebo závitové konce tak, aby odpovídaly vašemu systému. Ujistěte se, že je dostatečný prostor pro instalaci (včetně pro budoucí pohyb). Umožněte přístup pro kontrolu a údržbu.
Správné vnější ukotvení a vedení zabrání nežádoucímu ohnutí nebo vybočení kompenzátoru. K omezení posunu nebo řízení drah zatížení může být zapotřebí omezení.
Měchový prvek se ohýbá (skládá nebo rozkládá) v reakci na změny délky potrubí nebo posuny vyrovnání.
Při axiálních pohybech se záhyby stlačují nebo prodlužují a absorbují posun.
Při bočním nebo úhlovém pohybu se měch odpovídajícím způsobem ohýbá nebo točí (v závislosti na konstrukci).
Spojovací tyče nebo vnější vodítka mohou řídit směr síly a zabránit nadměrnému roztažení.
Ke snížení turbulence proudění a omezení vystavení měchu silám kapaliny lze použít vnitřní vodicí trubky, pouzdra nebo vyztužení.
Vyrovnání: Ujistěte se, že je kompenzátor vyrovnán s potrubím, aby nedošlo k bočnímu zatížení.
Kotvy a vodítka: Nainstalujte kotvy, vodítka a výztuhy podle konstrukčních výkresů.
Test pohybu: Před uvedením do provozu posuňte kompenzátor do jeho plného zdvihu, abyste ověřili vůli.
Tepelné předpětí: Někdy se používá předkomprese za studena, aby se kompenzátor vycentroval v jeho rozsahu.
Podpěra: Kompenzátor musí být podepřen jako součást konstrukce potrubí, aby se zabránilo prohýbání.
Svařování/obrubování: Používejte správné techniky svařování a obrubování, vyhněte se zkreslení.
Pravidelná vizuální kontrola: Hledejte praskliny, deformace nebo známky únavy.
Kontrola těsnosti: Sledujte netěsnosti kolem svarů nebo těsnění.
Sledování cyklů: Zaznamenejte počet cyklů a porovnejte s návrhovou životností.
Monitorování vibrací: Zajistěte, aby úrovně vibrací zůstaly v přijatelných mezích.
Plánování výměny: Na základě opotřebení naplánujte výměnu před poruchou.
Čištění: Měch a okolí udržujte bez nečistot, které by se mohly odírat nebo odírat.
Inteligentní kompenzátory / kompenzátory s podporou senzorů
Zabudování tenzometrů, senzorů posunutí nebo senzorů pro sledování zdraví pro předvídání únavy a údržbu výstrah.
Pokročilé slitiny a povlaky
Použití vysoce výkonných materiálů (slitiny niklu, keramické povlaky) pro extrémní prostředí (nadkritické, agresivní kapaliny).
Kompaktní víceosé konstrukce
Nové geometrie umožňují vyšší flexibilitu v menších půdorysech pro těsné instalace.
Aplikace aditivní výroby
Použití 3D tištěných přechodových kusů nebo složitých geometrických prvků k optimalizaci výkonu.
Integrace s Digital Twin & Predictive Analytics
Monitorování chování kompenzátoru v ostrém provozu a integrace do digitálních dvojčat závodu pro prediktivní údržbu.
Jak trhy tlačí směrem k vyšší efektivitě, vyšším tlakům/teplotám a těsnějším maržím, musí se kompenzátory vyvíjet. Systémy jako ultrasuperkritické elektrárny, pokročilé chemické reaktory a nové energetické aplikace (např. vodíkové systémy) kladou náročnější požadavky. Kompenzátor budoucnosti se musí nejen spolehlivě ohýbat, ale také poskytovat diagnostickou zpětnou vazbu a bezproblémově se integrovat do chytrých systémů.
Výrobci a výzkumné a vývojové skupiny investují značné prostředky do analýzy životního cyklu, senzorů, nových materiálů a modularizace kompenzačních systémů. Roste poptávka po obnovitelných zdrojích, LNG, přenosu vodíku, dálkových energetických systémech a pokročilé výrobě. Důraz se posouvá od čistě mechanické odolnosti směrem k inteligentním integrovaným systémům.
Otázka: Jak určit, zda použít axiální, boční nebo úhlový kompenzátor?
Odpověď: Vypočítejte očekávané posuny v každém směru na základě tepelné roztažnosti potrubí, tolerancí vyrovnání, posunu podpěr nebo sedání. Pokud je většina axiální, může stačit axiální kompenzátor. Pokud je přítomno boční nebo úhlové vychýlení, zvažte příslušně boční, úhlový nebo univerzální kompenzátor. Toto rozhodnutí často řídí pokročilá analýza (analýza konečných prvků, analýza napětí).
Otázka: Co se stane, když kompenzátor pracuje mimo svůj navržený rozsah pohybu?
Odpověď: Provoz mimo konstrukční limity může vést k únavě kovu, vyboulení, nadměrnému namáhání měchů nebo konektorů a případnému selhání (prasknutí nebo netěsnost). Vážně to ohrožuje životnost cyklu a může vést k náhlému, katastrofickému zhroucení. Proto jsou kritické bezpečnostní rezervy a omezení návrhu.
Trubkové kompenzátory jsou základem pružných a účinných potrubních systémů, které nabízejí odlehčení pnutí, tlumení vibrací a korekci vyrovnání. Správná kombinace materiálů, pohybových kapacit a systémové integrace je rozhodující pro dlouhodobý výkon. Se vzestupem chytrých systémů a požadavkem na vyšší provozní efektivitu se kompenzátor vyvíjí – nejen jako pasivní mechanická součást, ale jako inteligentní, monitorovaná aktiva v moderních potrubních sítích.
Jak se průmysl posouvá vpřed,Fushuozůstává odhodlána dodávat vyspělá, vysoce kvalitní řešení kompenzátorů přizpůsobená náročným aplikacím. Prozkoumejte spolupráci a přizpůsobení řešení –kontaktujte násnajít ideální kompenzátor pro potřeby vašeho systému.
