Moderní průmyslové potrubní systémy musí odolávat vysokým tlakům, kolísajícím teplotám, vibracím a chemické expozici při zachování dlouhodobé spolehlivosti. Jak se průmyslová odvětví vyvíjí, poptávka po pokročilých řešeních, která snižují náklady na údržbu, zvyšují efektivitu a prodlužují životnost, stále roste. Jednou z nejúčinnějších odpovědí na tyto výzvy jekompenzátor potrubí nekovové.

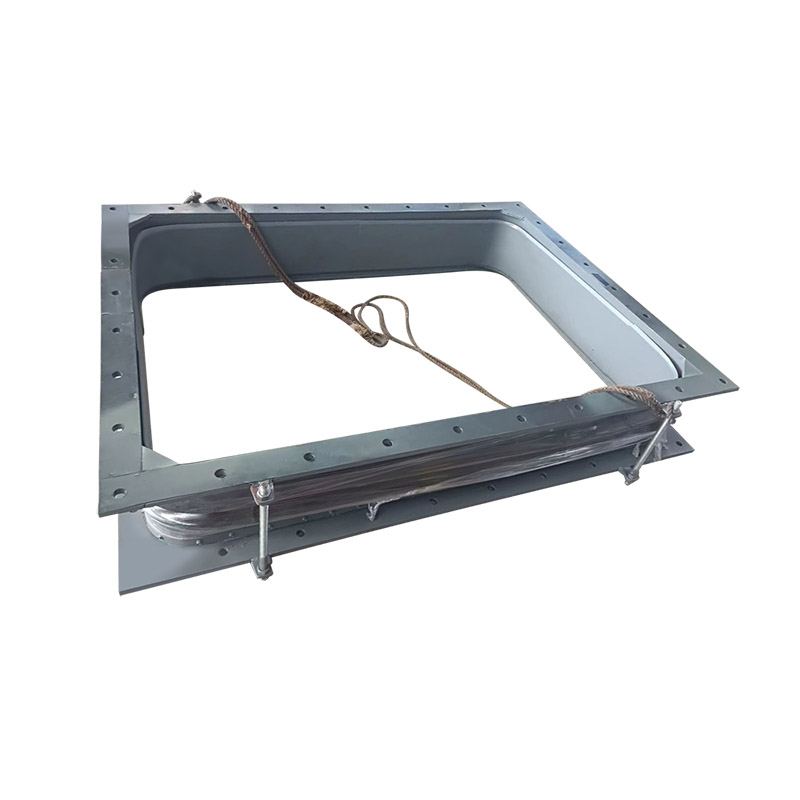

Kompenzátor potrubí nekovových, známý také jako flexibilní kloub nebo expanzní kloub, je speciálně navržen tak, aby absorboval pohyb, vibrace a tepelnou roztažku v potrubí, aniž by se spoléhal na tuhé kovové materiály. Na rozdíl od tradičních kovových kompenzátorů, které mohou korodovat nebo únavu za agresivních provozních podmínek, používají nekovové návrhy kompozitní materiály, jako je guma, PTFE nebo zesílená látka. Tato konstrukce zajišťuje vynikající trvanlivost, flexibilitu a odolnost vůči chemickému odolnosti.
Flexibilita: Snadno absorbují axiální, boční a úhlové posun způsobené tepelnou roztažností, usazením zemí nebo strukturálními posuny.
Odolnost proti korozi: Na rozdíl od oceli nekovová materiály nerezilují ani degradují, když jsou vystaveny vodě, kyselinám, alkáliům nebo průmyslovým chemikáliím.
Tlumení vibrací: významně snižují hluk a vibrace v čerpadlech, kompresorech a turbínách.
Lehká konstrukce: Snadnější manipulace, instalace a údržba ve srovnání s těžkými kovovými alternativami.
Efektivita nákladů: Nižší náklady na instalaci a snížené požadavky na údržbu z nich činí ekonomickou dlouhodobou investici.
Kompenzátory potrubí nekovových potrubí se široce používají v průmyslových odvětvích, jako je výroba energie, petrochemikálie, zpracování vody, zpracování potravin, léčiva a systémy HVAC. Jejich všestrannost jim umožňuje přizpůsobit se vysoce výkonným i každodenním potrubním aplikacím.
Primární funkcí kompenzátoru nekovového potrubí je kompenzovat pohyb potrubí a chránit systémy před poškozením. Když se potrubí expandují v důsledku tepla nebo posunu v důsledku vibrací a výkyvů tlaku, rigidní klouby by přenášely napětí na připojené zařízení. Kompenzátor absorbuje tyto síly, zabraňuje trhlinám, únikům nebo předčasnému opotřebení.
Absorbující tepelná roztažení
Když se potrubí zahřívá, rozšiřují se. Kompenzátory nekovových přizpůsobují tuto změnu délky bez přenosu napětí na sousední komponenty.
Izolace vibrací
Čerpadla, dmychadla a kompresory generují vibrace. Flexibilní klouby absorbují tento pohyb a snižují únavu a hladinu hluku.
Kompenzace nesouladu
Dokonalé zarovnání v dlouhých potrubích je vzácné. Kompenzátory nekovových umožňují mírné odchylky bez ohrožení integrity systému.
Těsnění proti korozivním médiím
Kompenzátory lemované PTFE nebo gumové odolávají agresivním tekutinám a zajišťují bezpečný a bezútěšný provoz.
Elektrárny: Správa vysokoteplotních linků plynu a potrubí chladicí vody.
Petrochemická zařízení: Poskytněte odolnost vůči korozivním kyselinám, rozpouštědkám a uhlovodíkům.
Dodávka a ošetření vody: Používá se v čerpacích stanicích ke snížení vibrací a kompenzaci pohybu země.
Potraviny a nápoj: Hygienické kompenzátory manipulují s vodou, párou a tekutině.
Systémy HVAC: Absorbujte pohyb budovy a snižují vibrace v systémech vytápění a chlazení.
| Parametr | Možnosti specifikace |
|---|---|
| Možnosti materiálu | EPDM, NBR, neopren, přírodní guma, ptfe lemovaná, posílená látka |
| Teplotní rozsah | -40 ° C až +200 ° C v závislosti na materiálu |
| Hodnocení tlaku | PN6, PN10, PN16, PN25 Lahoa |
| Pohybová kapacita | Axiální ± 20 mm, boční ± 35 mm, úhlové ± 15 ° (mění se podle návrhu) |
| Velikosti | DN25 - DN3000 (přizpůsobitelné) |
| Koncová spojení | Příruby, závitové nebo přizpůsobené připojení |
| Aplikace | Voda, pára, olej, chemikálie, plyny, kaše, HVAC |
Porovnáním správného materiálu, hodnocení tlaku a velikosti kompenzátorů nekovových potrubí poskytují spolehlivou službu i v nejnáročnějších provozních prostředích.
Výběr správného kompenzátoru zahrnuje více než jen výběr velikosti. K zajištění maximální účinnosti a bezpečnosti je nezbytné podrobné vyhodnocení provozních podmínek, typu médií a environmentálních faktorů.
Střední vlastnosti
Určete, zda systém zpracovává vodu, olej, plyn, kaše nebo chemikálie.
Vyberte materiál odolný vůči specifické chemikálii nebo tekutině.
Teplota a tlak
Vysoké teploty mohou vyžadovat materiály PTFE nebo EPDM.
Zajistěte, aby hodnocení tlaku odpovídá systémovým požadavkům, aby nedošlo k předčasnému selhání.
Potřeby absorpce pohybu
Vypočítejte očekávané axiální, boční a úhlové pohyby.
Vyberte design, který pojme maximální posun.
Instalační prostředí
Vnitřní vs. venkovní umístění ovlivňuje výběr materiálu.
Pro expozici UV nebo ozonu jsou preferovány sloučeniny odolné vůči počasí, jako je EPDM.
Standardy dodržování předpisů
V potravinářském, nápojovém nebo farmaceutickém průmyslu musí kompenzátoři splňovat FDA nebo hygienické standardy.
Pro vodní systémy mohou být nezbytné certifikace WRAS nebo NSF.
Zajišťuje delší životnost s menším počtem náhrad.
Zlepšuje bezpečnost snížením rizika úniků a poruch.
Optimalizuje účinnost kontrolou vibrací a tepelné kompenzace.
Snižuje provozní náklady minimalizací prostojů.
Q1: Jak dlouho vydrží kompenzátory nekovových potrubí?
Odpověď: Životnost závisí na provozních podmínkách, typu materiálu a údržbách. Za standardních podmínek může vysoce kvalitní kompenzátor trvat 5–10 let. V náročnějších prostředích jsou k maximalizaci životnosti nezbytné pravidelné inspekce.
Q2: Jak mohu udržovat kompenzátory nekovových potrubí?
Odpověď: Rutinní údržba zahrnuje inspekci povrchových trhlin, kontrola přírubového připojení a monitorování úniku. Čištění s jemnými látkami a vyhýbání se vystavení ostrým předmětům nebo nadměrnému torzi pomůže prodloužit životnost kompenzátoru. Výměna by měla být naplánována na první známku opotřebení, aby se zabránilo selhání systému.
Vzhledem k tomu, že průmyslová odvětví sledují vyšší efektivitu a udržitelnost, hrají kompenzátory nekovových potrubí stále důležitější roli. Jejich lehký design, odolnost proti korozi a přizpůsobivost z nich činí ideální pro moderní systémy, které musí zvládnout jak tradiční i obnovitelné energie.
Ekologické materiály: Vývoj recyklovatelných a ekologicky bezpečných sloučenin.
Inteligentní monitorování: Integrace se senzory IoT pro sledování opotřebení, tlaku a pohybu v reálném čase.
Rozšířený rozsah teploty: Pokročilé návrhy PTFE a kompozitních umožňující vyšší výkon v extrémních podmínkách.
Vlastní inženýrství: Návrhy specifické pro průmysl přizpůsobené jedinečným aplikacím, jako jsou odsolovací rostliny, terminály LNG a biofarmaceutická zařízení.
Posun směrem k udržitelné infrastruktuře, přísnější bezpečnostní předpisy a vysoce účinné systémy zajišťuje, že nekovové kompenzátory zůstávají ústřední pro budoucí inženýrská řešení. Nabízejí bezkonkurenční přizpůsobivost a spolehlivost ve srovnání s tradičními kovovými alternativami, což z nich činí základní kámen inovací potrubí.
NaFushuo, specializujeme se na produkci vysoce kvalitních kompenzátorů nekovových potrubí navržených tak, aby splňovaly nejnáročnější globální standardy. S pokročilými výrobními technikami, odolnými materiály a přísnou kontrolou kvality poskytují naše výrobky vynikající výkon napříč průmyslovými odvětvími. Ať už váš projekt zahrnuje výrobu energie, zpracování chemikálií nebo úpravu vody, náš tým poskytuje přizpůsobená řešení, která prodlužují životnost a zlepšují spolehlivost systému.
Podrobné specifikace, technické konzultace nebo hromadné dotazy,Kontaktujte násDnes se naučit, jak Fushuo může podpořit vaše průmyslové potřeby potrubí.
