Jako klíčová součást ke zmírnění tepelné roztažení a kontrakce a vibrací posunutí potrubí,kompenzátory potrubíjsou rozděleny do kategorií na základě zásad kompenzací a aplikačních scénářů. Různé typy návrhů jsou navrženy na „redukci napětí potrubí“, aby se vytvořil systém produktu, který je vhodný pro různé pracovní podmínky.
Axiální kompenzátory jsou nejzákladnější kategorií. Absorbují axiální posun trubek axiální expanzí a kontrakcí měchů. Mají kompaktní strukturu a jsou vhodné pro rovné trubky. Částka kompenzace jedné jednotky může dosáhnout 50-300 mm a hladina tlaku pokrývá 0,6-4,0 MPA. Často se používají při vytápění a klimatizačním vodním systémech. Při instalaci je třeba je spojit s vodicími držáky pro kontrolu radiální odchylky.
Příčné kompenzátory dosahují kompenzace posunu pomocí příčného ohybu měchů, které je vhodné pro trubky s laterálními odchylkami (jako jsou ohyby). Přijímá konstrukci závěsu nebo univerzálního kruhu, která může absorbovat boční posuny 100-500 mm, má silnou schopnost protiinstability, je široce používána v olejových trubkách na dálku a může efektivně řešit odchylky potrubí způsobených osídlením základu.
Úhlové kompenzátory se skládají z jedné nebo více měchy. Kompenzují posun v rohu potrubí úhlovým posunem. Často se používají při rozložení potrubí ve tvaru písmene L a Z. Úhel kompenzace může dosáhnout ± 15 °. Při použití s pevnou konzolou může snížit koncentraci napětí při ohybu potrubí. Je to zvláště běžné při procesních potrubích chemických rostlin.
Kompenzátory rukávu se skládají z základní trubice a vnějšího skořepiny. Absorbují posun přes axiální klouzání. Částka kompenzace může dosáhnout více než 1000 mm a je vhodná pro trubky s velkým průměrem (DN500-DN3000). Těsnicí výplň však musí být pravidelně udržována. Většinou se používá ve vodních potrubích s dobrou kvalitou vody a široce se používá v městských trubkách.

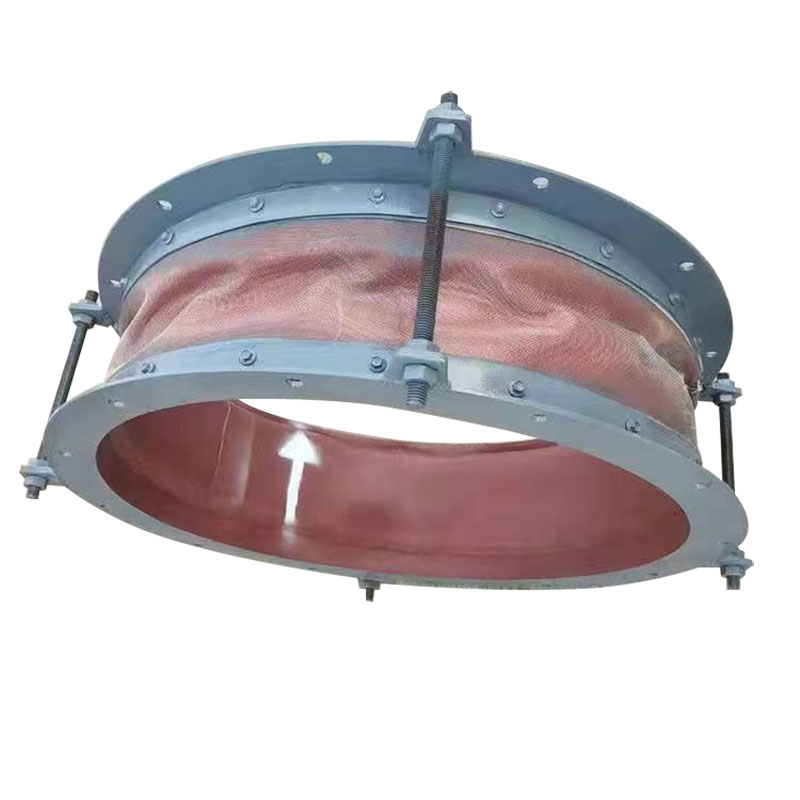

Nekovové kompenzátory jsou vyrobeny z flexibilních materiálů, jako jsou tkaniny a guma. Mají široký rozsah odolnosti teploty (-196 ℃ až 1200 ℃), mohou absorbovat vícerozměrné posunutí a mít dobrý výkon šoku a redukce šumu. Jsou vhodné pro scény se silnou korozí a vysokými vibracemi, jako jsou kouření elektrárny a chemické výfukové potrubí, ale tlaková ložisková kapacita je nízká (obvykle ≤ 0,6 MPa).
Výběr různých typů kompenzátorů musí být komplexně posouzen v kombinaci s trubkovými médii, tlakem, teplotou a přemístěním. Axiální typ je vhodný pro rovný malý posunpotrubí,Příčné a úhlové typy jsou vhodné pro komplexní rozložení potrubí, typ rukávu je vhodný pro velké scénáře posunu a nekovový typ se zaměřuje na odolnost proti korozi a absorpci šoků. Přiměřený výběr může snížit míru selhání potrubí a prodloužit životnost zařízení, které je důležitou součástí designu trubkového inženýrství.
